Блок-схема – это вид карты, которая описывает процесс или ход выполнения работы. Как и на карте, основными составляющими элементами блок-схемы являются темы, однако для тем блок-схемы действуют специальные правила представления, общие для этого типа диаграмм.
Прочитать подсказку

См. также:



Изображаемые в виде капсул конечные элементы обозначают начало и конец технологического процесса.

Все блок-схемы MindManager начинаются с такого конечного элемента.

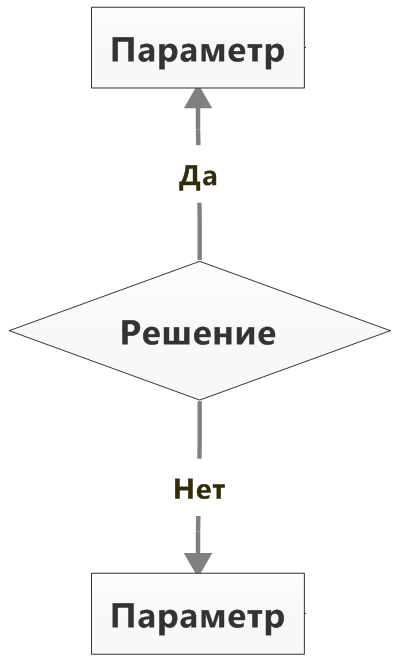

Темы решений в форме ромба обозначают место, в котором требуется принять решение. Как правило, в теме решения имеются две стрелки, указывающие в двух направлениях: "Да" или "Нет".

Стрелка, которая начинается в одной теме и заканчивается в другой (указывает на нее), обозначает сдвиг во времени или управление, которое передается от первой темы ко второй.

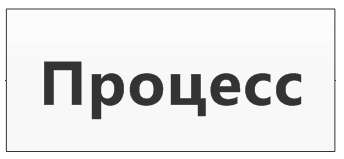

Тема процесса —прямоугольник со скругленными углами— представляет действие, которое необходимо выполнить, чтобы процесс перешел к следующему этапу.В отличие от исходной темы "Начало" и темы решения, все добавляемые темы будут иметь эту форму, однако ее можно изменить.

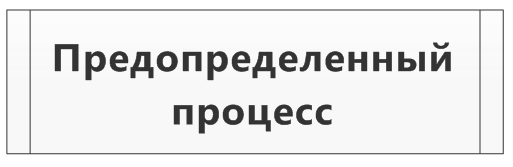

Предустановленный процесс, прямоугольник с двумя вертикальными границами, обозначает многоэтапный процесс, подробную информацию для которого можно представить на отдельной блок-схеме.

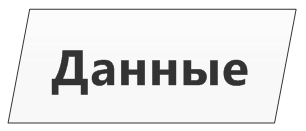

Тема в форме параллелограмма обозначает операцию ввода или вывода данных.

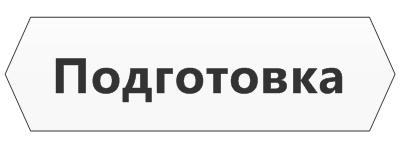

Шестиугольная подготовительная тема обозначает предварительные шаги, которые необходимо выполнить перед началом какого-то процесса.

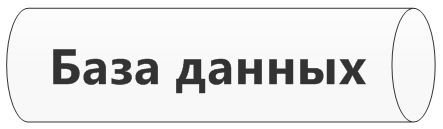

Обозначение базы данных в форме цилиндра показывает роль базы данных в процессе.

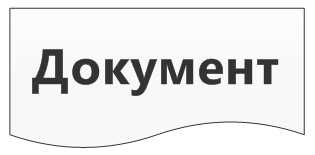

Тема документа указывает на документ, который является частью определенного процесса.

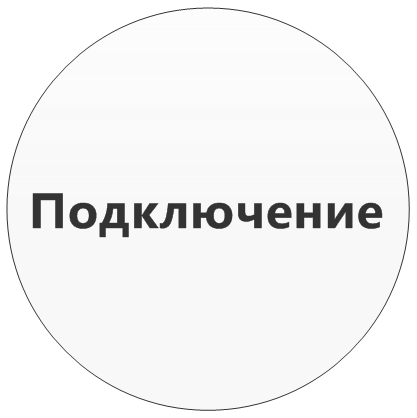

Соединители круглой формы обозначают места, в которых сходятся несколько действий.  И хотя в соединитель могут входить несколько стрелок, только одна из них выходит из него и ведет к следующему этапу в процессе.
