Sujets de diagramme d'activité

Que voulez-vous faire ?

Un diagramme d'activité est une sorte de map qui décrit un processus ou un flux de travail. Comme pour une map, les éléments constitutifs de base d'un diagramme d'activité sont les sujets, mais les sujets de diagramme d'activité reflètent les conventions visuelles communes à ce type de diagramme.
Lire le conseil

Consultez également :


Une borne en forme de capsule désigne le début et la fin du processus. Tous les diagrammes d'activité MindManager s'ouvrent sur une borne.

Une flèche partant d'un sujet et aboutissant (à la pointe de la flèche) à un autre indique un changement de contrôle ou de moment lors du passage du premier sujet au second.

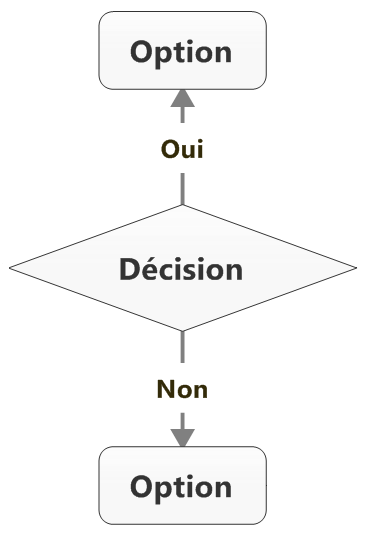

Le sujet de processus—un rectangle arrondi—représente une action qui doit être accomplie pour pouvoir passer à l'étape suivante au processus. Outre le sujet de départ initial et le sujet de décision, tous les autres sujets ajoutés prennent cette forme, mais ils peuvent être modifiés.	Les sujets de décision, en forme de diamant, indiquent qu'une décision doit être prise à cet endroit. Ils comportent généralement deux flèches qui mènent à deux réponses possibles : "Oui" et "Non".

Le processus prédéfini, un rectangle doté de deux bordures verticales, fait référence à un processus composé de plusieurs étapes qui peut-être détaillé dans un autre diagramme d'activité.	Un sujet parallélogramme représente la saisie ou la sortie de données.

Le sujet hexagonal de préparation signale les étapes préparatoires à accomplir avant d'entamer un processus.	Le cylindre indiquant une base de données affiche le rôle d'une base de données dans le processus.

Le sujet document fait référence à un document qui joue un rôle dans le processus.	Les connecteurs en forme de cercle indiquent les endroits où plusieurs actions convergent. Si plusieurs flèches peuvent aboutir à ces connecteurs, une seule peut en sortir pour mener à l'étape suivante du processus.

	Une borne en forme de capsule désigne le début et la fin du processus. Tous les diagrammes d'activité MindManager s'ouvrent sur une borne.		Les sujets de décision, en forme de diamant, indiquent qu'une décision doit être prise à cet endroit. Ils comportent généralement deux flèches qui mènent à deux réponses possibles : "Oui" et "Non".
	Une flèche partant d'un sujet et aboutissant (à la pointe de la flèche) à un autre indique un changement de contrôle ou de moment lors du passage du premier sujet au second.
	Le sujet de processus—un rectangle arrondi—représente une action qui doit être accomplie pour pouvoir passer à l'étape suivante au processus. Outre le sujet de départ initial et le sujet de décision, tous les autres sujets ajoutés prennent cette forme, mais ils peuvent être modifiés.
	Le processus prédéfini, un rectangle doté de deux bordures verticales, fait référence à un processus composé de plusieurs étapes qui peut-être détaillé dans un autre diagramme d'activité.
	Un sujet parallélogramme représente la saisie ou la sortie de données.
	Le sujet hexagonal de préparation signale les étapes préparatoires à accomplir avant d'entamer un processus.		Le cylindre indiquant une base de données affiche le rôle d'une base de données dans le processus.
	Le sujet document fait référence à un document qui joue un rôle dans le processus.		Les connecteurs en forme de cercle indiquent les endroits où plusieurs actions convergent. Si plusieurs flèches peuvent aboutir à ces connecteurs, une seule peut en sortir pour mener à l'étape suivante du processus.
