Темы блок-схемы

Предполагаемое действие

Блок-схема – это вид карты, которая описывает процесс или ход выполнения работы. Как и на карте, основными составляющими элементами блок-схемы являются темы, однако для тем блок-схемы действуют специальные правила представления, общие для этого типа диаграмм.
Прочитать подсказку

См. также:


Изображаемые в виде капсул конечные элементы обозначают начало и конец технологического процесса. Все блок-схемы MindManager начинаются с такого конечного элемента.

Стрелка, которая начинается в одной теме и заканчивается в другой (указывает на нее), обозначает сдвиг во времени или управление, которое передается от первой темы ко второй.

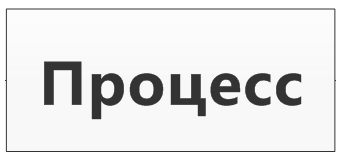

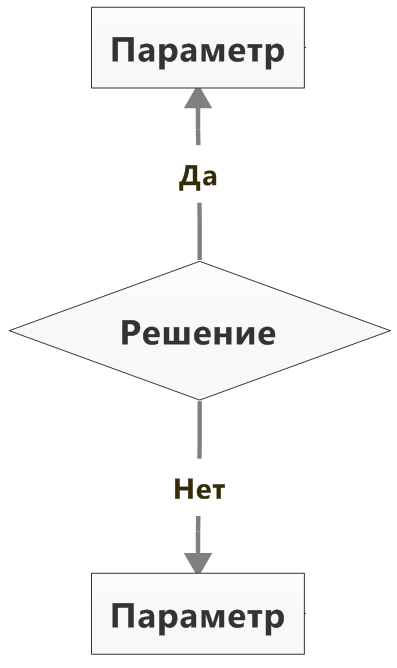

Тема процесса–прямоугольник–представляет действие, которое необходимо выполнить, чтобы процесс перешел к следующему этапу. В отличие от исходной темы "Начало" и темы решения, все добавляемые темы будут иметь эту форму, однако ее можно изменить.	Темы решений в форме ромба обозначают место, в котором требуется принять решение. Как правило, в теме решения имеются две стрелки, указывающие в двух направлениях: "Да" или "Нет".

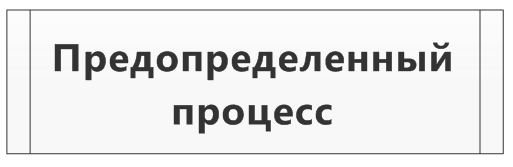

Предустановленный процесс, прямоугольник с двумя вертикальными границами, обозначает многоэтапный процесс, подробную информацию для которого можно представить на отдельной блок-схеме.	Тема в форме параллелограмма обозначает операцию ввода или вывода данных.

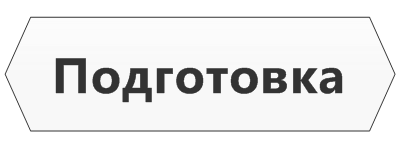

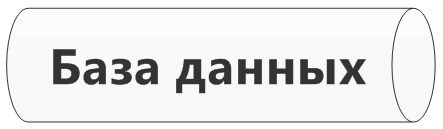

Шестиугольная подготовительная тема обозначает предварительные шаги, которые необходимо выполнить перед началом какого-то процесса.	Обозначение базы данных в форме цилиндра показывает роль базы данных в процессе.

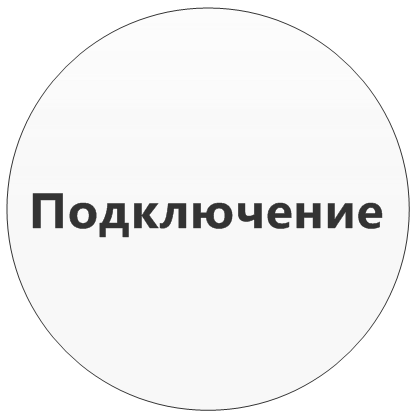

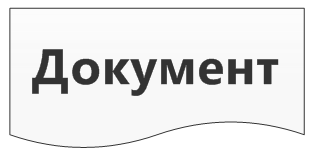

Тема документа указывает на документ, который является частью определенного процесса.	Соединители круглой формы обозначают места, в которых сходятся несколько действий. И хотя в соединитель могут входить несколько стрелок, только одна из них выходит из него и ведет к следующему этапу в процессе.

	Изображаемые в виде капсул конечные элементы обозначают начало и конец технологического процесса. Все блок-схемы MindManager начинаются с такого конечного элемента.		Темы решений в форме ромба обозначают место, в котором требуется принять решение. Как правило, в теме решения имеются две стрелки, указывающие в двух направлениях: "Да" или "Нет".
	Стрелка, которая начинается в одной теме и заканчивается в другой (указывает на нее), обозначает сдвиг во времени или управление, которое передается от первой темы ко второй.
	Тема процесса–прямоугольник–представляет действие, которое необходимо выполнить, чтобы процесс перешел к следующему этапу. В отличие от исходной темы "Начало" и темы решения, все добавляемые темы будут иметь эту форму, однако ее можно изменить.
	Предустановленный процесс, прямоугольник с двумя вертикальными границами, обозначает многоэтапный процесс, подробную информацию для которого можно представить на отдельной блок-схеме.
	Тема в форме параллелограмма обозначает операцию ввода или вывода данных.
	Шестиугольная подготовительная тема обозначает предварительные шаги, которые необходимо выполнить перед началом какого-то процесса.		Обозначение базы данных в форме цилиндра показывает роль базы данных в процессе.
	Тема документа указывает на документ, который является частью определенного процесса.		Соединители круглой формы обозначают места, в которых сходятся несколько действий. И хотя в соединитель могут входить несколько стрелок, только одна из них выходит из него и ведет к следующему этапу в процессе.
