Tipps für den Microsoft Visio-Export

Hyperlinks

Hyperlinks zu externen Dateien und Websites werden in Visio reguläre Links zu Dateien und Websites.

Hyperlinks zu Zweigen innerhalb der Map werden in Visio Shape-Hyperlinks zum entsprechenden Shape.

Wenn eine Map auf mehrere Zeichenblätter verteilt wurde und der Zielzweig sich auf einem anderen Blatt befindet, wird der Hyperlink in Visio zu einem Shape-Hyperlink, dessen Ziel das oberste Shape im zugehörigen Visio-Zeichenblatt ist.

Zweignotizen

Zweignotizen werden beim Export in Visio zu einer speziellen Shape-Eigenschaft, die sich durch Rechtsklick auf das Shape und Wahl der Option "MindManager-Notizen" anzeigen lässt.

Nicht exportiert werden:

Anhänge

Schriftfarbe, Linienfarbe, Füllfarbe

Aufgabeninformationen

Bilder

Wenn Sie Ihre Map nach Visio exportieren, erfolgt der Export der Zweige in Uhrzeigerrichtung, beginnend mit dem Zweig an der 1-Uhr-Position. Zweigbäume werden beginnend von der Mitte nach außen und von oben nach unten exportiert.

Wenn Sie eine Microsoft Visio-Schablone wählen, können Sie festlegen, dass Start- und Stopp-Markierungen importiert werden. Diese werden in die Map-Markierungsgruppe "Export-Steuerung" importiert.

Anschließend können Sie mit Hilfe dieser Start- und Stopp-Markierungen festlegen, an welchen Stellen der Export beginnen und enden soll. Auf diese Art können Sie einen Teil einer Map bzw. ausgewählte Map-Abschnitte exportieren oder die Map auf mehrere Zeichnungen aufteilen.

Zu exportieren:	Start-Markierungen setzen:	Stopp-Markierungen setzen:
Teil einer Map	Am ersten zu exportierenden Zweig	Am letzen zu exportierenden Zweig
Ausgewählte Abschnitte	Am jeweils ersten Zweig des zu exportierenden Abschnitts	Am jeweils letzten Zweig des zu exportierenden Abschnitts
Map aufteilen	Am ersten Zweig des für eine neue Zeichnung vorgesehenen Abschnitts	(nicht erforderlich)

Abbilden des Prozessablaufs

Mit zusammenfassenden Umrandungen und Verbindungen können Sie beim Export einer Map in ein Flussdiagramm Prozessablauftypen definieren.

Damit Sie in Ihrer Map zum Angeben des Prozessablaufs Verbindungen und zusammenfassende Umrandungen verwenden können, müssen Sie beim Export der Datei nach Visio die Optionen Verbindungen exportieren und Klammerzweige exportieren aktivieren.

Mit zusammenfassenden Umrandungen können Sie einen sequentiellen Prozessablauf abbilden.

MindManager-Map:

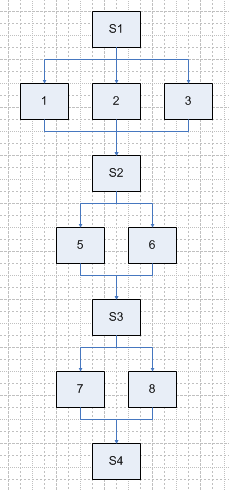

Visio-Zeichnung:

Strukturieren Sie Ihre Map auf diese Art, wenn Sie einen parallelen Prozessablauf abbilden möchten.

MindManager-Map:

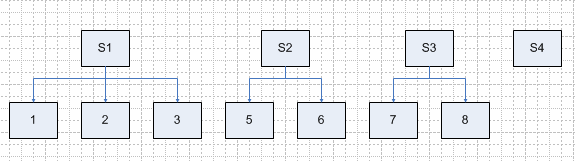

Visio-Zeichnung:
