Arbeiten mit Flussdiagrammzweigen

Was möchten Sie tun?

Ein Flussdiagramm besteht aus verschiedenen Zweigtypen (einschließlich Entscheidungen) zur Beschreibung der Elemente eines Prozesses. In einem neuen Flussdiagramm erscheint automatisch der kapselförmige "Start"-Zweig. Mit den Schaltflächen zum schnellen Hinzufügen, mittels Menübefehlen oder anhand von Tastenkombinationen können Sie dann neue Zweige hinzufügen.  Sie können auch Zweige und Verbindungen in "Freiform" hinzufügen. Doppelklicken Sie dazu auf den Hintergrund, um die Zweige zu erstellen, und positionieren Sie dann per Drag & Drop die Verbindungslinien zwischen den Zweigen.

Tipp lesen

Eine Funktion, über die nur die Flussdiagramme verfügen, ist Entscheidung hinzufügen.  Hierdurch wird ein rautenförmiger Entscheidungszweig mit je einem oberhalb und unterhalb von ihm angeordneten Rechteck hinzugefügt. Die Entscheidung ist über Verbindungslinien mit den Beschriftungen "Ja" und "Nein" mit den Rechtecken verbunden. Der Entscheidungszweig ermöglicht das Erstellen von sich verzweigenden Pfaden innerhalb des Prozessflusses. Diese Pfade verweisen jeweils auf mögliche Ergebnisse.

Tipp lesen

Außerdem können Sie eine vereinfachte Version des Entscheidung-Zweiges hinzufügen (Nur Entscheidung hinzufügen), wobei nur die Raute hinzugefügt wird.



   Siehe auch:



Hinzufügen von Zweigen mit den Schaltflächen zum schnellen Hinzufügen

Sobald Sie ein neues Flussdiagramm erstellt haben, können Sie es mit den Schaltflächen zum schnellen Hinzufügen leicht komplettieren und per Drag & Drop die Zweige positionieren.
Hinweis lesen

Klicken Sie auf den Start-Zweig, der mit dem grünen Zweigrahmen und den Schaltflächen zum schnellen Hinzufügen angezeigt wird.

Klicken Sie jetzt auf eine der Schaltflächen zum schnellen Hinzufügen.

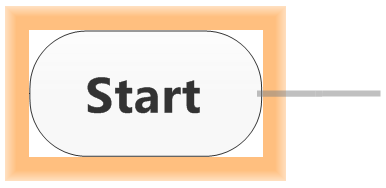

Der Zweig ist nun von einem orangefarbenen Rechteck umgeben und die Verbindungslinie wird angezeigt.

Bewegen Sie den Mauszeiger dorthin, wo Sie den nächsten Zweig positionieren möchten — an eine beliebige Stelle auf der Map-Oberfläche.

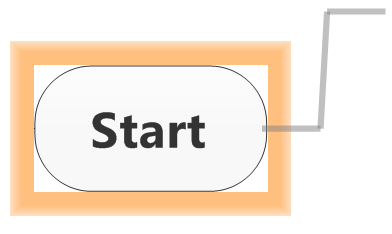

Hierhin ...

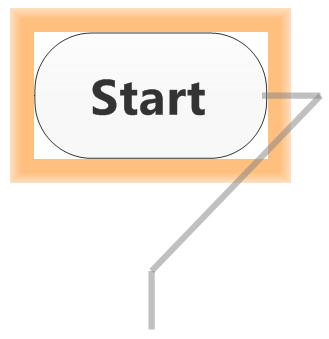

... oder auch dorthin.

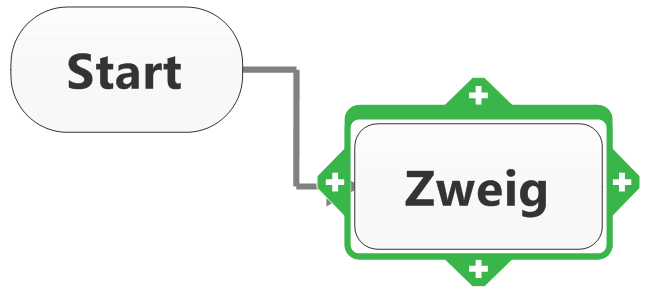

Klicken Sie an der gewünschten Stelle mit der Maustaste. Ein neuer Zweig wird hinzugefügt.

Sie möchten ihn verschieben?

Ziehen Sie ihn einfach per Drag & Drop an die neue Stelle.

Hinzufügen von Zweigen mittels Menübefehlen

Wenn Sie ein Flussdiagramm erstellen, verändern sich einige der Optionen auf der Registerkarte Start oder Einfügen (Gruppe Zweige hinzufügen) entsprechend den Funktionen, die speziell bei diesem Map-Typ zur Verfügung stehen.

Um auf der Registerkarte Start oder Einfügen in der Gruppe Zweige hinzufügen einen Zweig hinzuzufügen, führen Sie eine der folgenden Aktionen aus:

Klicken Sie auf Neuer Zweig, wenn Sie einen Zweig nach dem markierten Zweig hinzufügen möchten. ODER Klicken Sie auf den Pfeil der Schaltfläche Neuer Zweig und wählen Sie Zweig davor einfügen, um einen Zweig vor dem aktuellen Zweig hinzuzufügen.
Klicken Sie auf Neue Entscheidung, um eine Entscheidungsraute mit den Entscheidungszweigen "Ja" und "Nein" oberhalb und unterhalb der Raute hinzuzufügen. Klicken Sie auf den Pfeil der Schaltfläche Neue Entscheidung und wählen Sie Nur Entscheidung hinzufügen, um eine Entscheidungsraute ohne die Entscheidungszweige "Ja" und "Nein" hinzuzufügen.



Hinzufügen von Zweigen und Verbindungen in "Freiform"

Sie können auch Zweige in der Map positionieren und dann nach Bedarf Verbindungen erstellen:

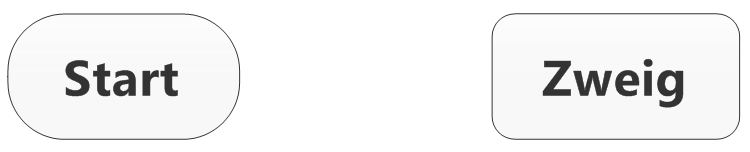

Fügen Sie einen Zweig hinzu, indem Sie auf die Map an einer beliebigen Stelle doppelklicken. Anschließend fügen Sie einen zweiten hinzu.

Klicken Sie jetzt auf eine der Schaltflächen zum schnellen Hinzufügen.

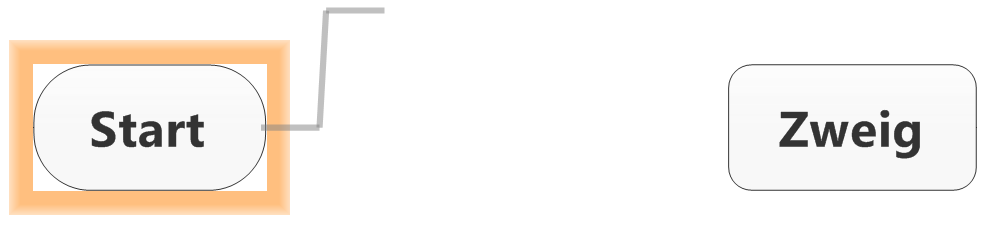

Der Zweig ist nun von einem orangefarbenen Rechteck umgeben und die Verbindungslinie wird angezeigt.

Bewegen Sie die Maus zum Rahmen des zweiten Zweiges, bis dieser ebenfalls von einem orangefarbenen Rechteck umgeben ist, und klicken Sie.

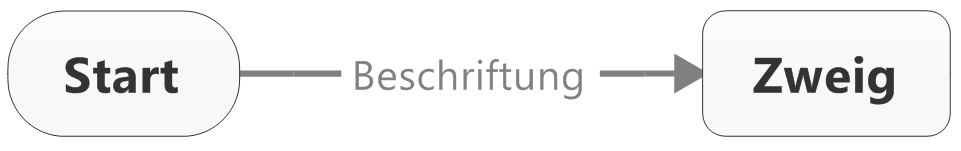

 Die Verbindungslinie verbindet sich mit dem zweiten Zweig und die Beschriftung wird angezeigt.

(Wenn Sie das orangefarbene Rechteck beim zweiten Zweig nicht sehen, werden die beiden Zweige durch Klicken nicht verbunden. Stattdessen wird ein dritter, neuer Zweig mit dem ersten verbunden.)

Hinzufügen von Zweigen mittels Tastenkombinationen

Zum Hinzufügen von:

Tastenkombination

Maus

Zweig

Einen Zweig auswählen und ENTER drücken



Zweig vor (über) einem Zweig

Einen Zweig auswählen und UMSCHALT + ENTER drücken



Entscheidungszweig

Wählen Sie einen Zweig aus und drücken Sie EINFG oder STRG + ENTER.



Anmerkung

Einen Zweig auswählen und STRG + UMSCHALT + ENTER drücken



Freie Anmerkung



Auf den Map-Hintergrund klicken und den Zweigtext am blauen Pfeil eingeben
Oder

Doppelklicken auf den Map-Hintergrund und die freie Anmerkung direkt eingeben.

Sie können Optionen für die Aktivierung dieser Funktionen festlegen.

Seitenanfang

Bearbeiten und Formatieren von Flussdiagrammzweigen

Genauso wie Sie Zweige in Maps bearbeiten können, können Sie auch Flussdiagrammzweige bearbeiten, um den Text zu ersetzen oder zu verändern, oder um zur Veränderung des Umbruchsverhaltens die Zweiggröße zu verändern. Außerdem können Sie Verbindungslinien zwischen Zweigen verändern und formatieren. Dazu gehört auch das Hinzufügen von Beschriftungen.

Verschieben oder Kopieren von Flussdiagrammzweigen

Positionieren Sie Flussdiagrammzweige per Drag & Drop an einer neuen Stelle, womit Sie Ihre Map in "Freiform" neu strukturieren können.

Wählen Sie einen Zweig oder Zweige und ziehen Sie sie an eine neue Stelle in der Map. Ein Visualisierungselement gibt an, wo der Zweig bzw. die Zweige eingefügt wird/werden.



Löschen oder Entfernen von Zweigen

Sie können einen Zweig (einschließlich seiner Anmerkungen) löschen.
 Tipp lesen

  1. Markieren Sie den Zweig bzw. die Zweige, und führen Sie dann eine der folgenden Aktionen aus:

    Drücken Sie die Entf-Taste. Der Zweig bzw. die Zweige (mit Symbole, Bildern und Formen), die angehängten Unterzweige und die Anmerkungen werden gelöscht. Oder Klicken Sie auf der Registerkarte Start auf die Schaltfläche Löschen und wählen Sie dann Zweig(e) löschen.

Flussdiagramm-Layout und -Designs

Sie können mit Map-Layout-Funktionen die Anordnung von Flussdiagrammzweigen anpassen.

Außerdem können Sie mit dem Pulldown-Menü Layout auf der Registerkarte "Entwurf" alle Flussdiagrammzweige in reguläre Zweige mit dem gewählten Layout umwandeln. Dies ist eine praktische Möglichkeit zum Verbinden von Flussdiagramm- und Map-Layouts in einer Anzeige.

  1. Wählen Sie den Zweig bzw. die Zweige aus.

  2. Klicken Sie auf den Pfeil des Pulldown-Menüs Layout und wählen Sie in der Liste ein Layout aus: "Map", "Rechts ausgerichtete Map", "Baum", "Map anpassen", "Baum teilen", "Organigramm", "Organigramm nach oben" und "Organigramm teilen".

  3. Der Rahmen um den/die Zweig(e) wechselt von Grün zu Blau. Alle dem/den umgewandelten Zweig(en) hinzugefügten Unterzweige werden im gewählten Layout-Format und in der ausgewählten Zweiganordnung angezeigt.

Flussdiagramm-Designs

MindManager stellt eine Anzahl von Designs für Flussdiagramme zur Verfügung (zum Beispiel Schwimmbahndiagramme). Sie können aber auch Ihre eigenen Designs erstellen und speichern.
