Работа с темами
блок-схемы |
Предполагаемое действие |
Блок-карта состоит из нескольких
разных типов тем, включая решения,
используемые для описания компонентов процесса. Тема "Начало",
выполненная в виде капсулы, отображается на новой карте автоматически.
После этого можно добавить новые темы, используя раскрывающееся
средство выбора форм, вкладки
быстрого добавления, команды
меню или клавиши. Вы
даже можете добавить темы и связи "свободной
формы" — для этого необходимо дважды щелкнуть фон,
чтобы создать темы, а затем перетащить линии связей между ними.
 Прочитать
подсказку
На блок-схеме доступна уникальная функция — Добавить
решение. При ее
использовании вставляется ромбовидная тема решения с прямоугольниками,
размещенными сверху и снизу, с добавлением линий связей, помеченных
"Да" и "Нет". Тема решения позволяет создавать
ответвления на карте рабочего процесса, а затем использовать эти
ответвления для определения возможных результатов.
Прочитать
подсказку
Также имеется возможность добавить упрощенную версию темы Решение (Добавить
только решение) с указанием только ромба.
|
См. также:
|
Добавление
тем с помощью раскрывающегося средства выбора форм
После создания новой блок-схемы содержимое в нее легко добавить, используя
раскрывающееся средство выбора форм. Во всех остальных типах карт можно
добавить тему, нажав вкладку быстрого добавления существующей темы. При
наведении курсора мыши на вкладку быстрого добавления тем блок-схем появится
другой инструмент: раскрывающееся средство выбора форм.

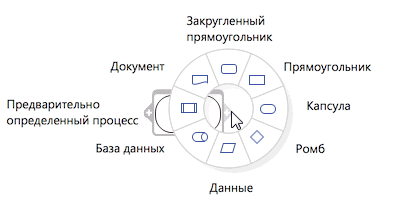

Средство выбора — это контекстное меню в виде колеса с восемью
секторами. Оно помогает выбрать точный тип темы для добавления к карте.
Поместите курсор мыши на форму, которую
необходимо добавить. Сектор становится серым и появляется всплывающая
подсказка с именем выбранной формы.

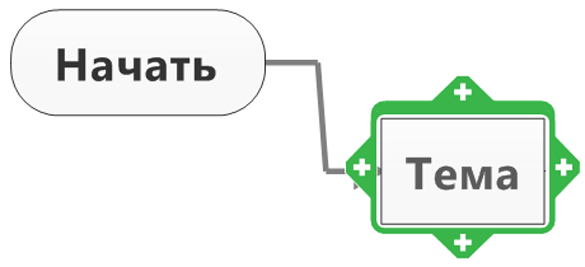

Щелкните нужную форму. Новая тема будет
создана сбоку выбранной вкладки и будет иметь установленную длину
исходной темы.
После добавления на карту новой темы можно
настроить ее положение и изменить связь с родительской темой.

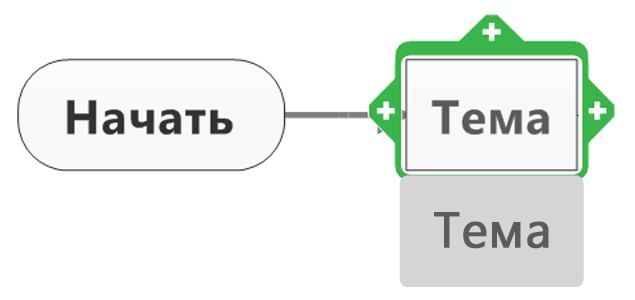

Переместите тему в другое место, перетащив
ее на карте.
Добавьте метку к связи между двумя
темами, щелкнув эту связь, выбрав Метка
и введя имя метки в пустое синее поле.
Прочитать
примечание
Добавление
тем с использованием вкладок быстрого добавления
Хотя раскрывающееся средство выбора форм всегда появляется при наведении
курсора мыши на вкладку быстрого добавления темы блок-схемы, можно обойти
этот инструмент и щелкнуть вкладку для добавления тем к карте. Это позволяет
управлять всеми этапами добавления тем.
Прочитать
примечание
|

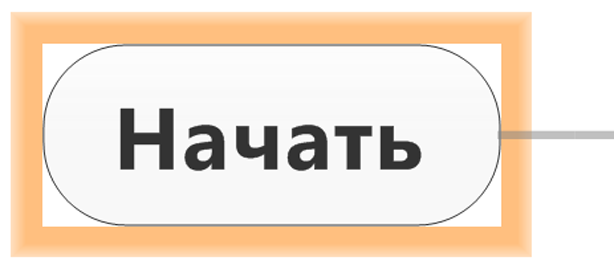

Выберите тему "Начало", которая
будет отображаться с зеленой рамкой и с вкладками быстрого
добавления, отмеченными символом "+".
Затем щелкните одну из вкладок быстрого добавления. |
|

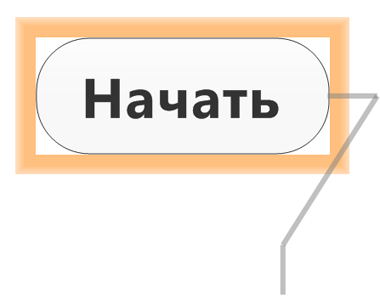

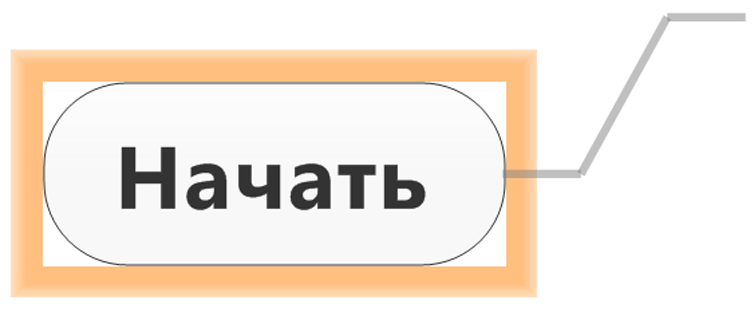

Тема будет выделена оранжевым квадратом
с отображением линии связей.
Установите указатель мыши туда, куда необходимо добавить следующую
тему—в любом
месте на карте. |
|
Здесь… |
|
…или даже здесь. |
|
Щелкните кнопкой мыши в выбранном месте.
Новая тема будет добавлена. |
|
Нужно ее переместить?
Просто перетащите тему в новое место. |
Добавление
тем с использованием команд меню
При создании блок-схемы некоторые параметры на вкладке Главная
или Вставка (группа
Добавление тем) будут изменены,
чтобы представить уникальные функции, доступные для этого типа карт
Чтобы добавить темы с использованием меню: на вкладке Главная
или Вставка в группе
Добавление тем выполните одно из следующих действий.
Нажмите
Новая тема  ,
чтобы добавить тему после
выбранной. |
или |
Щелкните
стрелку Новая тема выберите
одно из трех направлений: слева,
выше или
ниже; или выберите
Вставить темы
между , чтобы добавить промежуточную тему между двумя
выбранными соседними темами. |
Щелкните Новое
решение , чтобы
добавить ромб решения с темами решения "Да" или "Нет"
над этим ромбом и под ним. |
Щелкните стрелку Новое
решение выберите одно из трех направлений: слева,
выше или
ниже; или выберите
Добавить только решение,
чтобы добавить ромбовидную тему решения без тем решения "Да"
или "Нет" |
Добавление
тем и связей "свободной формы"
Кроме того, вы можете поместить темы на карту и затем создать необходимые
связи между ними.
|

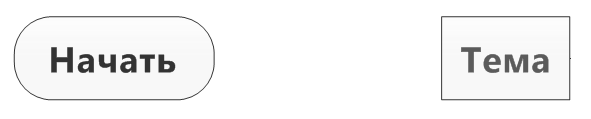

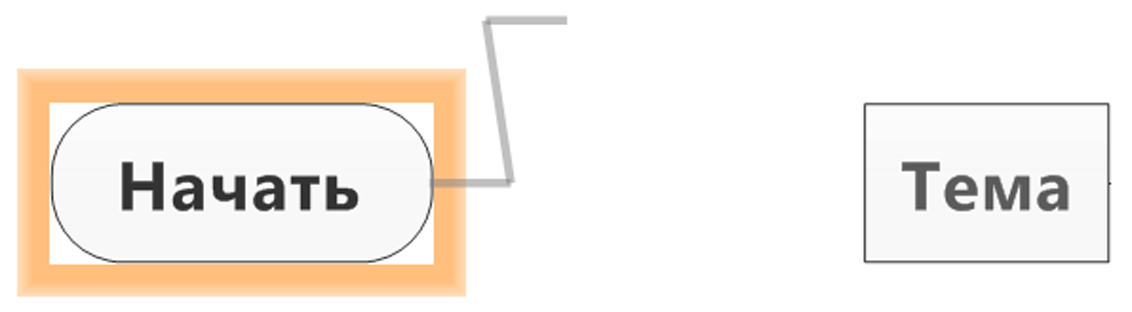

Добавьте тему, дважды щелкнув в любом
месте на карте. Затем добавьте вторую тему. |
|
Щелкните одну из вкладок быстрого добавления
темы.
Тема будет выделена оранжевым квадратом с отображением линии
связей. |
|

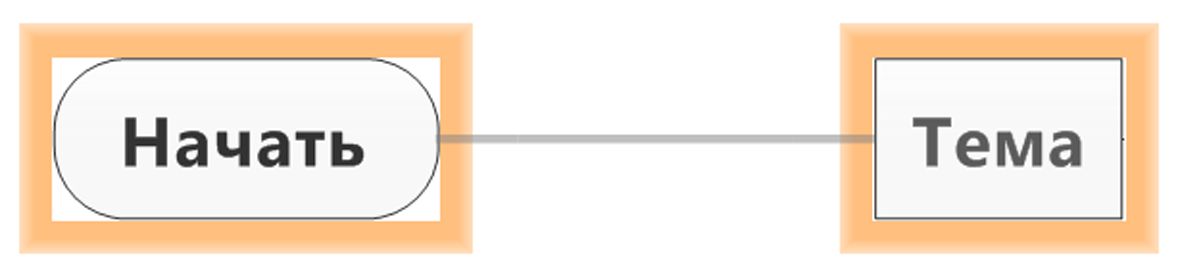

Переместите указатель мыши на рамку второй
темы, чтобы вокруг нее также появился оранжевый квадрат, и щелкните. |
|

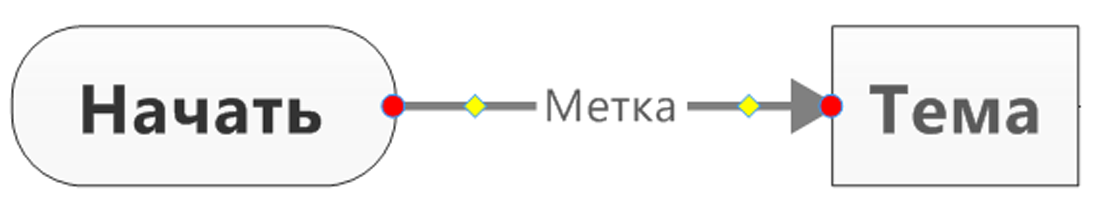

Линия связи соединится со второй темой
с отображением поля метки.
(Если на второй теме оранжевый квадрат
не отображается, щелчок не приведет к соединению двух тем. Вместо
этого будет создана третья, новая тема, соединенная с первой). |
Добавление
тем с использованием клавиш
Чтобы добавить: |
Клавиша |
Мышь |
Тема |
Выберите тему и нажмите ENTER. |
|
Тема перед (над) другой темой |
Выберите тему и нажмите SHIFT+ENTER. |
|
Тема решения |
Выберите тему и нажмите INSERT или
CTRL+ENTER. |
|
Выносная тема |
Выберите тему и нажмите CTRL+SHIFT+ENTER. |
|
Плавающая тема |
|
Щелкните фон карты и введите
текст темы вслед за стрелкой.
Или
Дважды щелкните фон карты и введите
текст непосредственно в плавающей теме.
Вы можете
указать ,
чтобы задействовать эти функции. |
Редактирование
и форматирование тем блок-схемы
Подобно редактированию тем на картах
можно редактировать темы блок-схемы, чтобы заменить или изменить текст
или изменить размер
темы с целью управления обтекания текстом. Кроме того, можно изменять
и форматировать
линии связей между темами, включая добавление новых меток.
Перемещение
или копирование тем блок-схемы
Перетащите темы блок-схемы в новое место, чтобы в "свободной форме"
изменить структуру своей карты.
|
Выберите темы
и перетащите их в другую область на карте. Отобразится визуальный
значок, указывающий, куда будут добавлены темы. |
При перетаскивании удерживайте
нажатой клавишу CTRL, чтобы скопировать значок.
При перемещении родительских
объектов связанные с ними выноски будут сохранены. Используйте команды
Вырезать и Вставить,
чтобы переместить выноску в другой родительский объект.

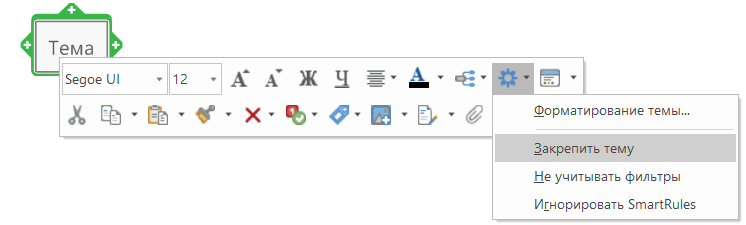

При перемещении тем может потребоваться сделать некоторые темы карты
статическими. В контекстном меню форматирования темы щелкните значок «Параметры»
и выберите «Закрепить тему». Этот
параметр можно установить для всех выбранных тем.
Прочитать
примечание
Прочитать
подсказку
Вставка
связей
Можно вставить связь между плавающими темами.
Выберите темы в порядке, в котором они должны
быть связаны между собой, и выполните одно из следующих действий.
Щелкните выбранные темы правой кнопкой
мыши и выберите Вставить
отношения в контекстном меню. |
или |
На вкладке Главная
или Вставка в группе
Объекты нажмите кнопку
Связи. |
Вставка значков
пересечения линий
Когда для формы связей и соединительных линий используется вариант «Прямая»,
«Наклонная» или «Под прямым углом», можно выбрать, как должно выглядеть
их пересечение. По умолчанию выбран стиль «Горизонтальная дуга». Подробнее
о настройке формы линий см. в разделе «Изменение
формы линии».
Щелкните правой кнопкой
мыши по соединительной линии или связи и выберите «Форматировать
связи».
Выберите стиль значка пересечения
из выпадающего меню «Значки пересечения».
Если вы не хотите, чтобы эти значки отображались,
выберите вариант «Нет».
Добавление
ссылки на тему блок-схемы перетаскиванием
Перетащите тему, ссылку
на которую вы хотите добавить, поверх темы, в которую следует вставить
эту ссылку.
Когда отобразится кнопка
меню
,
отпустите кнопку мыши и выберите Вставить
ссылку.
Чтобы вставить ссылки между двумя темами, выберите Взаимная
ссылка.
Добавление
содержимого темы блок-схемы в виде примечания
Перетащите тему, содержащую
текст, который необходимо добавить в качестве примечания, поверх темы,
в которую вы добавляете примечание.
Когда отобразится кнопка
меню ,
отпустите кнопку мыши и выберите Перетащить
как заметки.
Удаление
только тем или тем со всеми элементами
Вы можете удалить тему (включая
все ее выноски).
Прочитать
подсказку
Выберите темы и выполните
одно из следующих действий.
| Нажмите клавишу DELETE. Будут удалены темы
(включая значки, изображения и формы), а также прикрепленные
подтемы и выноски. |
или |
Перейдите на вкладку Главная,
выберите тему и нажмите
кнопку Удалить. |
Темы оформления
блок-схемы
MindManager предлагает несколько тем оформления блок-схемы (включая
плавательные дорожки), либо вы можете создать и сохранить собственные
пользовательские темы оформления.
Макет
и темы оформления блок-схемы
Вы можете использовать макет карты, чтобы
изменить расположение тем блок-схемы.
Вдобавок вы можете использовать раскрывающееся меню Макет
на вкладке "Форматирование", чтобы преобразовать любую тему
блок-схемы в обычную тему с использованием выбранного макета, эффективно
сочетая макеты блок-схемы и карты в одном визуальном представлении.
Выберите одну или несколько тем.
Щелкните стрелку раскрывающегося меню Макет и в списке выберите макет:
Карта, Правосторонняя карта, Древовидная карта, Адаптивная карта,
Разделенное дерево, Карта с организационной диаграммой, Вертикальная
карта с организационной диаграммой, Разделенная карта с организационной
диаграммой.
Рамка вокруг темы изменится с зеленой на
голубую. Все новые подтемы, добавленные в преобразованные темы, будут
отображаться с выбранным форматом макета и направлением
роста.
Темы оформления блок-схемы
MindManager предлагает несколько тем оформления блок-схемы (включая
плавательные дорожки), либо вы можете создать и сохранить собственные
пользовательские темы оформления.
