Связи |
Предполагаемое действие |
В некоторых случаях между двумя (или более) темами существует связь, и вы хотите проиллюстрировать это на карте. В таких случаях можно добавить линию, соединяющую две темы, и, если необходимо, указать для нее метку. Форматирование, используемое по умолчанию для линии, определяется настройками темы оформления карты. Связи особого типа используются для обозначения зависимостей задания. |
См. также: |
На вкладке Главная или Вставка в группе Объекты нажмите Связи.
Если навести указатель мыши
на первую тему или объект, значок курсора изменится на значок связи
.
Щелкните первую тему или объект, а затем щелкните вторую.
Отобразится линия связи, соединяющая две выбранные темы или два объекта.
По умолчанию линии связи проводятся по оптимальной траектории, поскольку для них используется атрибут Автонастройка. В случае перемещения одной или обеих тем или объектов, соединенных связью, линия будет автоматически настраиваться для обозначения оптимальной траектории между двумя темами.
Щелкните правой кнопкой мыши линию связи.
Выберите Вставить выноску.
После отображения общей
выноски выберите ее, чтобы добавить какой-нибудь текст.
Прочитать
подсказку
|

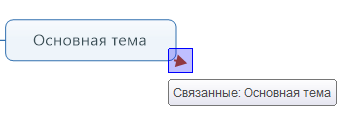

В тех случаях, когда тема на одном конце связи отображается, а на другом – нет (находится в свернутой ветви, скрыта фильтром или расположена на другом слайде), для видимой темы будет отображаться частичная связь. При наведении указателя мыши на частичную связь появится подсказка с именем связанной темы. |
Если связанная тема невидима из-за того, что она находится в свернутой ветви, ее можно отобразить, дважды щелкнув стрелку частичной связи. При этом связанные темы, которые невидимы из-за использования фильтра или команды Показать только саму ветвь или которые находятся на другом слайде, отображаться не будут.
Если вы предпочитаете не отображать частичные связи, отключите этот
параметр в раскрывающемся меню "Связи" (уберите отметку для
команды Показать свернутые связи)
или с помощью параметров на панели Режим.
Прочитать
подсказку
|
Или |
|
При выборе связи будут отображены маркеры, с помощью которых можно изменить форму связи или точку ее соединения. |
Выберите связь, а затем
перетащите синюю точку
в другую часть темы.
Выберите связь, а затем
перетащите синюю точку в другую тему.
Выберите связь, а затем
потяните за желтые квадратные маркеры, чтобы увеличить линию или изменить
ее форму.
Прочитать
примечание
Дважды щелкните мышью по связи.
В диалоговом окне «Форматирование
связи» выберите пункт в раскрывающемся меню «Форма
линии».
Прочитать
примечание
Щелкните правой кнопкой мыши линию связи.
Выберите Удалить
связь.
Прочитать
подсказку
Щелкните линию связи, чтобы
отобразить поле метки между желтыми ромбами:
Щелкните слово "Метка" и введите текст.
Выберите линию связи.
На вкладке Форматирование используйте команды группы Формат объекта, чтобы изменить стиль линии и цвет линии.
Выполните одно
из следующих действий.
| Щелкните правой клавишей мыши на линии связи и выберите Форматировать связи. | Или | Выберите одну или несколько связей. На вкладке Главная или Вставка нажмите стрелку Связи, а затем выберите Форматировать связи. | Или | Дважды щелкните связь. |
Выберите необходимые атрибуты для линии.
Нажмите Тема оформления карты, если
хотите сохранить все настройки формата связей в виде автоматического
форматирования для связей на этой карте, или сбросьте форматирование
к значениям по умолчанию в теме оформления карты.
Прочитать
подсказку
После добавления связи можно быстро перейти к теме на любом конце линии. Это особенно полезно на больших картах, когда связи соединяют удаленные темы.
Щелкните правой кнопкой мыши линию связи.
Выберите Перейти к: { имя темы}. Команда Перейти к: будет отображена для тем, расположенных на обоих концах стрелки.
